工程数字化建模在电力系统的运用
工程数字化建模的目的与意义主要在于实现低成本高效率的获取已有的电力设备、街景、地下管线等数据的信息化模型，利用手机拍摄的照片或街景图片导入三维软件即可进行建模。

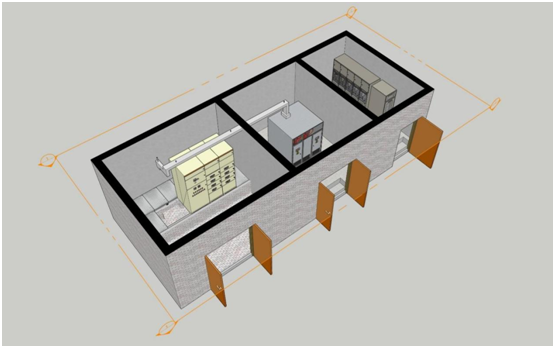

根据照片利用软件进行照片匹配建模
工程数字化建模在电力系统的运用主要体现在：

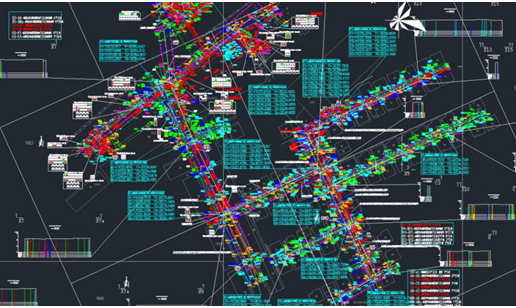

可根据已有的管线勘察成果表和二维CAD,生成地下管线，真实模拟出地下管线的综合情况并将现场的真实环境，地下管线，地形图模拟生成，直接在三维模型进行电房设备改造，地下新建管线排布，街码线的重新排布，实现配网项目低成本高效率的正向设计。

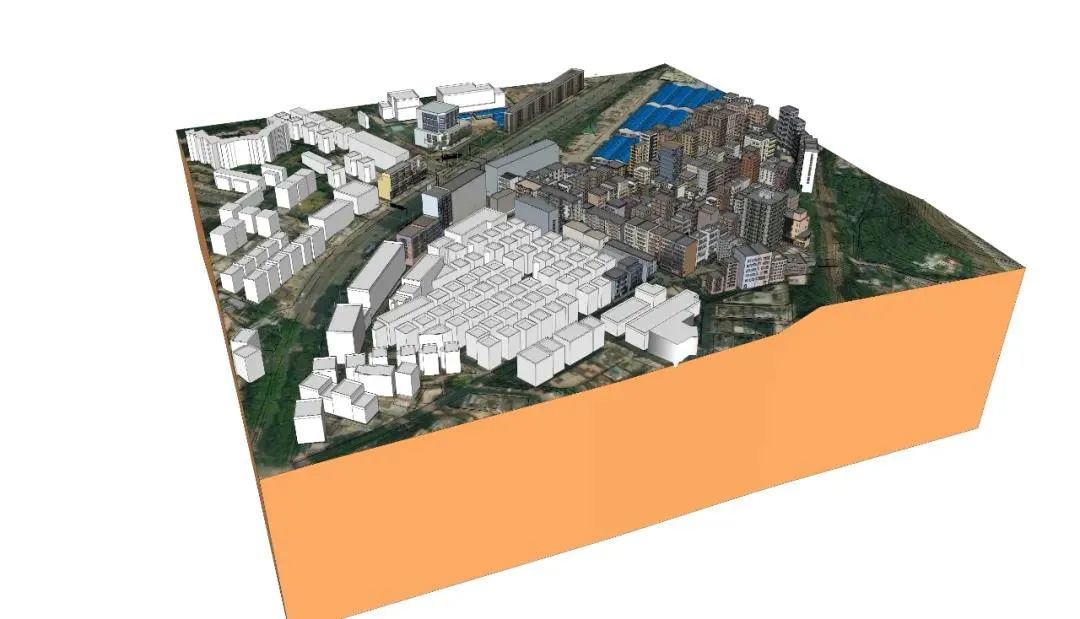

根据Cad地形数据文件软件根据CAD高程数据自动生成地形

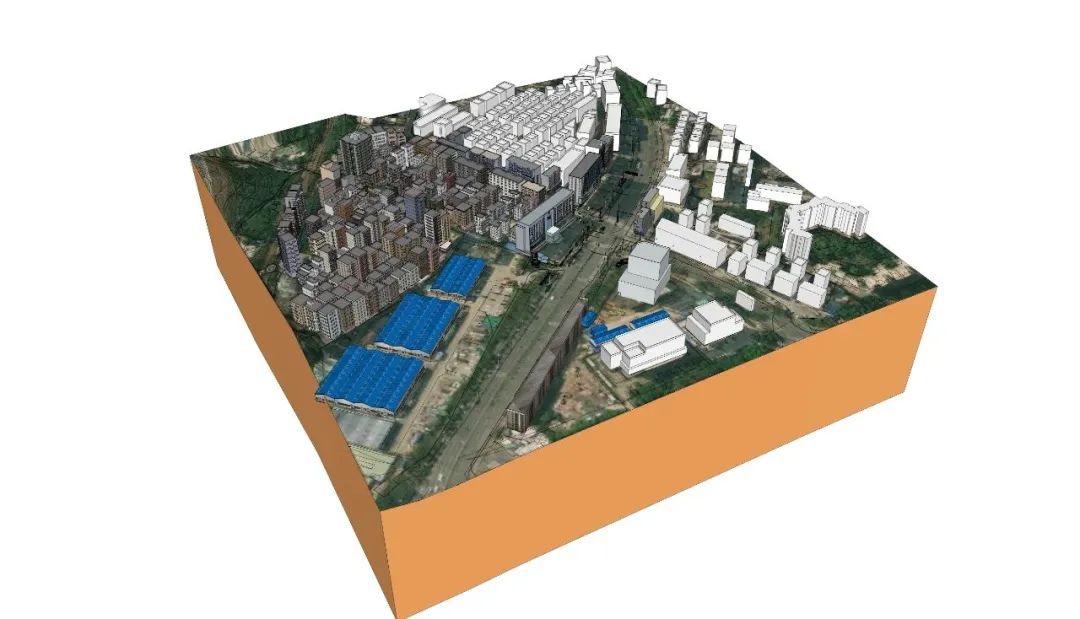

根据CAD高程数据文件利用卫星地图和地形模型进行匹配

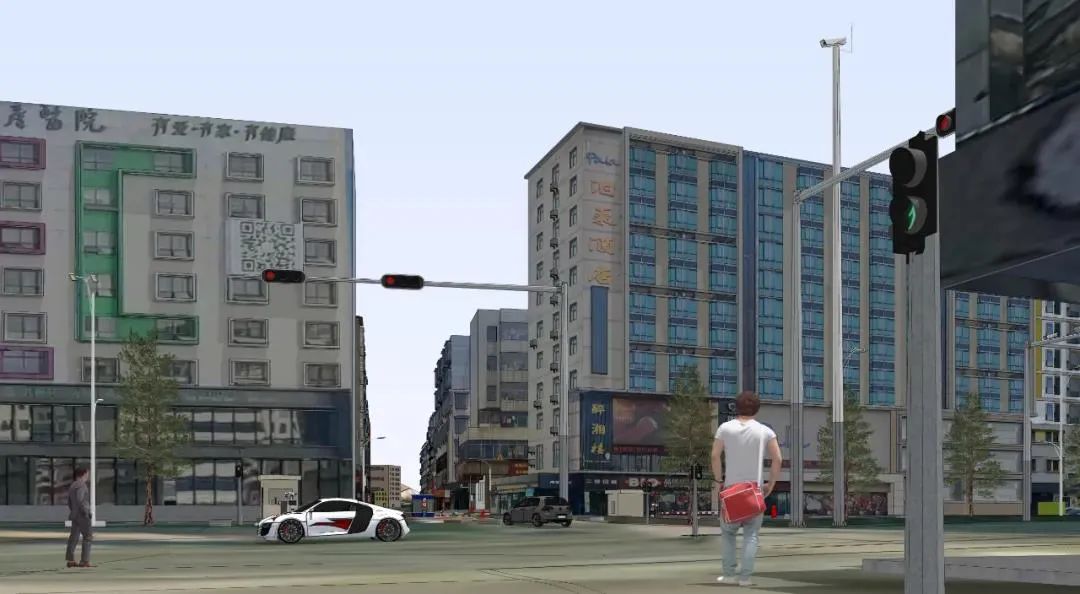

地面建筑附属配套照明灯杆、交通指示灯、监控等设施建模
随着城市的发展，地下管线密密麻麻，穿插交错，可以说，就像一个地下管线的‘城中村’。而管线新建改迁，无疑是工程最大的施工难点，因为牵涉的单位众多，也是因为地下的管线实在太多了，而借助BIM可在施工图前期对各专业的管线碰撞问题进行协调，模拟管道新建方式，与其余管线的交叉问题，提前解决地下管线新建时与其余管线的碰撞问题。
随着知识经济时代的到来，科学技术永无止境的发展及其无限的创造力，必定还会继续为人类文明作出更加巨大的贡献。
复杂管线的交叉情况
管线在电缆井的分布情况
快速高效成熟的照片即模型的技术模式，实现虚拟建造数字模型和现实世界的镜像参照。为后期项目运维打下数字模型基础，通过照片和现场尺寸测量还原现状。
根据照片利用软件进行照片匹配建模
设计图+经过碰撞检查和设计修改=综合施工图。如：综合管线图，碰撞检测错误报告和建议改进方案等实用的施工图纸。
产业格局迅速演变的当下，互联网思维及共享理念不断进化。依托云平台数字科技优势以及研发优势，建立国内首个软件数字交互协同的产业互联网云，实现设计，施工，交付前置的创新模式，消除地域界限的屏障。不仅为更灵活的合作模式提供多种可能，也为合作商提供了更方便高效的信息服务，极大的拓宽业务发展空间。
