西门子SIMOSEC环网柜
- 产品详情
| 产品特点
-
最高17.5 kV, 25 kA, 母线1250A，馈线1250A
最高24 kV, 20 kA, 母线1250A, 馈线1250A -
金属封闭
-
单母线设计
-
结合了空气绝缘技术与气体绝缘开关功能
-
工厂预装，通过型式试验，符合IEC 62271-200标准
-
特点：
- 结构紧凑
- 安全性高
- 操作安全、可靠性高
- 经济环保

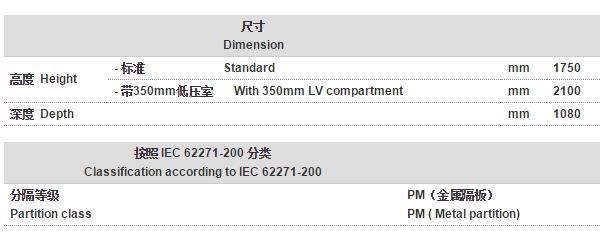

| 技术数据
|
额定电压 Rated voltage |
kV |
7.2 |
12 |
15 |
17.5 |
24 |
|---|---|---|---|---|---|---|
|
额定短时工频耐受电压 Power-frequency withstand voltage |
kV |
20 |
42 |
36 |
38 |
65 |
|
额定雷电冲击耐受电压 Lightning impulse withstand voltage |
kV |
60 |
75 |
95 |
95 |
125 |
|
额定频率 Rated frequency |
Hz |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
|
额定峰值耐受电流 Rated peak withstand current |
kA |
63 |
63 |
63 |
63 |
50 |
|
额定短路关合电流 Rated short-circuit making current |
kA |
63 |
63 |
63 |
63 |
50 |
|
额定短时耐受电流 (3 s) Rated short-time withstand current (3 s) |
kA |
20 |
20 |
20 |
20 |
20 |
|
额定短路开断电流 Rated short-circuit breaking current |
kA |
25 |
25 |
25 |
25 |
20 |
|
母线额定电流 – 标准 Standard Busbar Rated current – 可选 Option |
A |
630 |
630 |
630 |
630 |
630 |
|
馈线额定电流（取决于柜型） Feeder Rated current (depends on typicals) |
A |
630/1250 |
630/1250 |
630/1250 |
630/1250 |
630/1250 |
|
保护等级 一次部分 HV Part |
|
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
